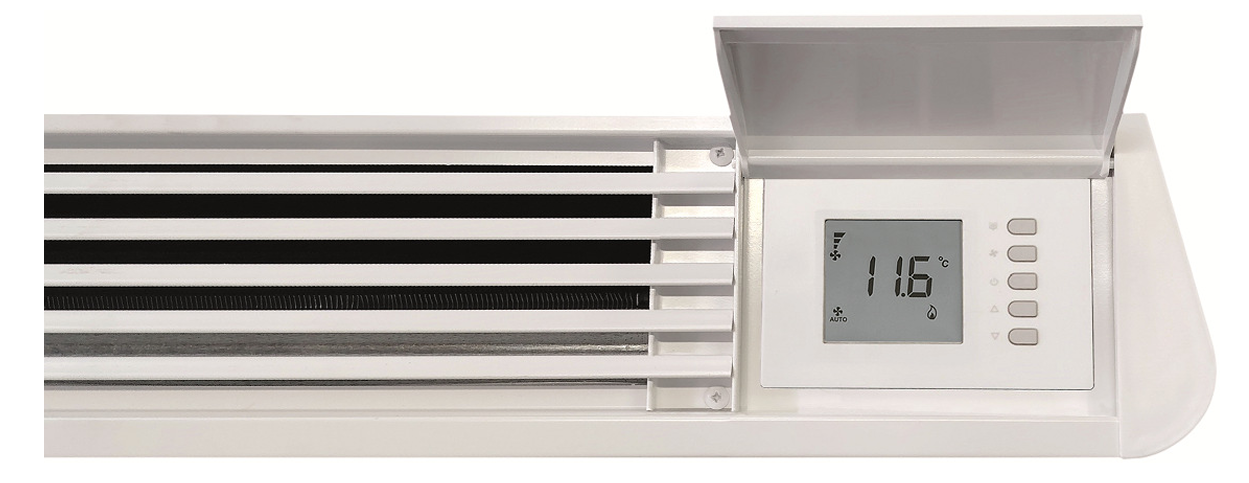

ActionClima CBS26-DX – profesionalno upravljanje FSE Slim fan coil uređajem
ActionClima CBS26-DX je napredni mikroprocesorski upravljački panel namijenjen za FSE Slim ventilokonvektore. Dizajniran je kao upravljačko rješenje koje se ugrađuje direktno na jedinicu, čime se dobiva kompaktna i integrirana kontrola fan coil sustava.
CBS26-DX podržava upravljanje 2-cijevnim i 4-cijevnim FSE Slim sustavima te je konfigurabilan prema zahtjevima konkretne instalacije.

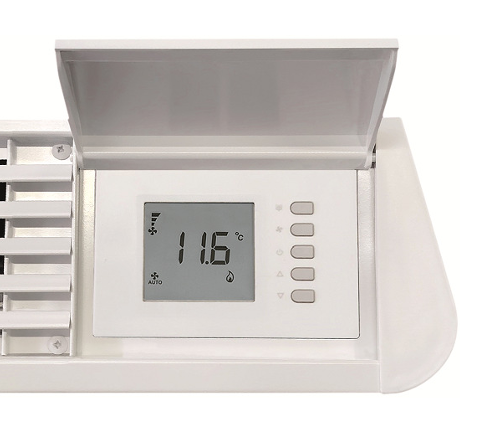

Veliki LCD zaslon: Panel je opremljen velikim LCD zaslonom koji omogućuje pregled i podešavanje parametara rada uređaja.
Mikroprocesorska izvedba omogućuje konfiguriranje različitih funkcija sustava, zbog čega se CBS26-DX može prilagoditi različitim načinima rada fan coil instalacije.
Modulirajuća regulacija: CBS26-DX podržava modulirajuću P i P+I regulaciju, a kod FSE Slim jedinica upravlja EC-Brushless motorom putem 0–10 V DC signala.
Takva regulacija omogućuje kontinuirano prilagođavanje brzine ventilatora potrebama prostora, umjesto isključivo klasičnog uključivanja i isključivanja.
Upravljanje ventilima: Ovisno o konfiguraciji sustava, CBS26-DX može upravljati:
- 1 ili 2 modulirajuća ventila 0–10 V DC
- 1 ili 2 ON/OFF ventila
- EC-Brushless motorom putem 0–10 V DC regulacije.
To omogućuje primjenu regulatora u različitim konfiguracijama FSE Slim sustava.
Senzor temperature zraka: U CBS26-DX uključen je SND-A4 unutarnji senzor temperature zraka. Senzor omogućuje regulatoru mjerenje temperature prostorije i prilagodbu rada fan coil uređaja zadanoj temperaturi.
Upravljanje više FSE Slim jedinica: CBS26-DX može upravljati s do 16 FSE Slim jedinica povezanih paralelno. To ga čini prikladnim i za veće prostorije u kojima se koristi više fan coil uređaja.
Napajanje: Regulator podržava:
- 230 V – 1 Ph – 50/60 Hz
- 24 V – 1 Ph – 50/60 Hz.
Tehnički podaci:
| Tip | On-board upravljački panel |
| Proizvođač | ActionClima |
| Kompatibilnost | FSE Slim |
| Sustav | 2-cijevni / 4-cijevni |
| Zaslon | Veliki LCD |
| Regulacija | P / P+I modulirajuća |
| Motor | EC-Brushless |
| Regulacija motora | 0–10 V DC |
| Senzor zraka | SND-A4 uključen |
| Upravljanje ventilima | 0–10 V DC / ON-OFF |
| Napajanje | 230 V ili 24 V, 1 Ph, 50/60 Hz |
| Paralelno upravljanje | Do 16 FSE Slim jedinica |
| Izvedba | DX – desna strana |
Kompatibilnost: CBS26-DX je predviđen za FSE Slim uređaje s EC 230 V motorom. Podržava dodatne senzore SND-W4, TM-32, TM-42 i SND-A4.
Što znači DX?: DX označava izvedbu za desnu montažu upravljačkog panela, namijenjenu jedinicama sa standardnim hidrauličkim priključcima na lijevoj strani.
Proizvođač navodi da je standardna izvedba upravljačkog kita DX, dok je na zahtjev moguće dobiti izvedbu za lijevu stranu.
