Opis
ActionClima FSE-PW1 – potpuno skriveni fan coil za moderan interijer
ActionClima FSE-PW1 predstavlja kompletno rješenje za vertikalnu ugradnju fan-coil uređaja u zidnu nišu. Za razliku od klasičnog vidljivog ventilokonvektora, FSE-PW1 je projektiran tako da se nakon završetka radova uređaj gotovo potpuno skriva unutar zida, čime se značajno smanjuje njegov vizualni utjecaj na prostor.
Ovo rješenje posebno je zanimljivo za moderne stambene i poslovne interijere u kojima se želi postići čist, minimalistički izgled bez vidljivog kućišta klasičnog fan-coila.
FSE-PW1 dolazi kao kompletna tvornički konfigurirana jedinica, što pojednostavljuje projektiranje i montažu.

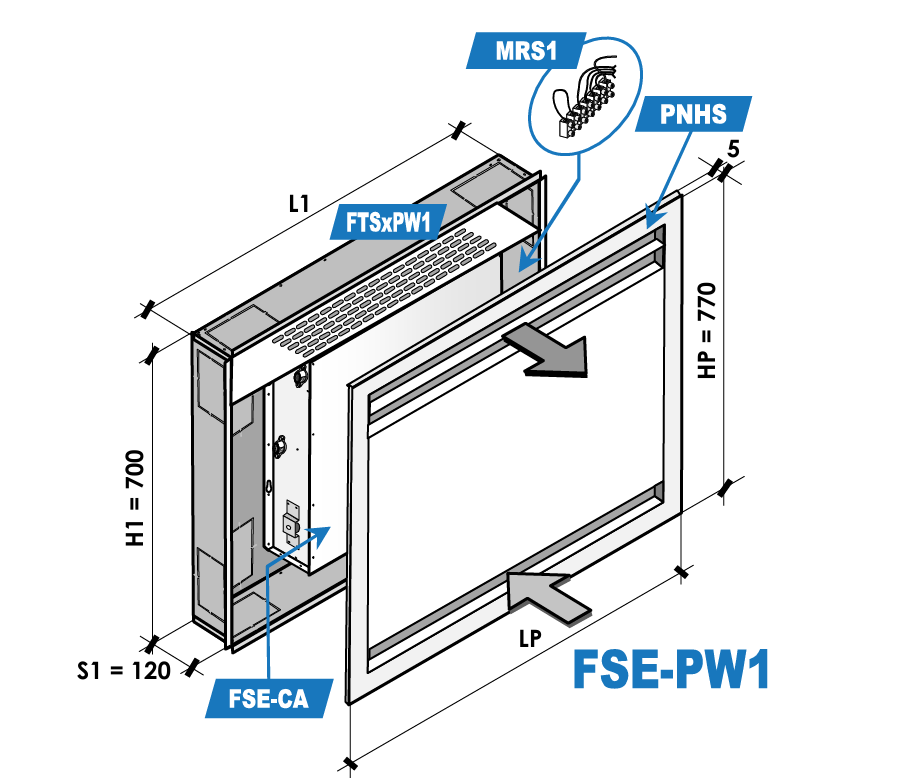

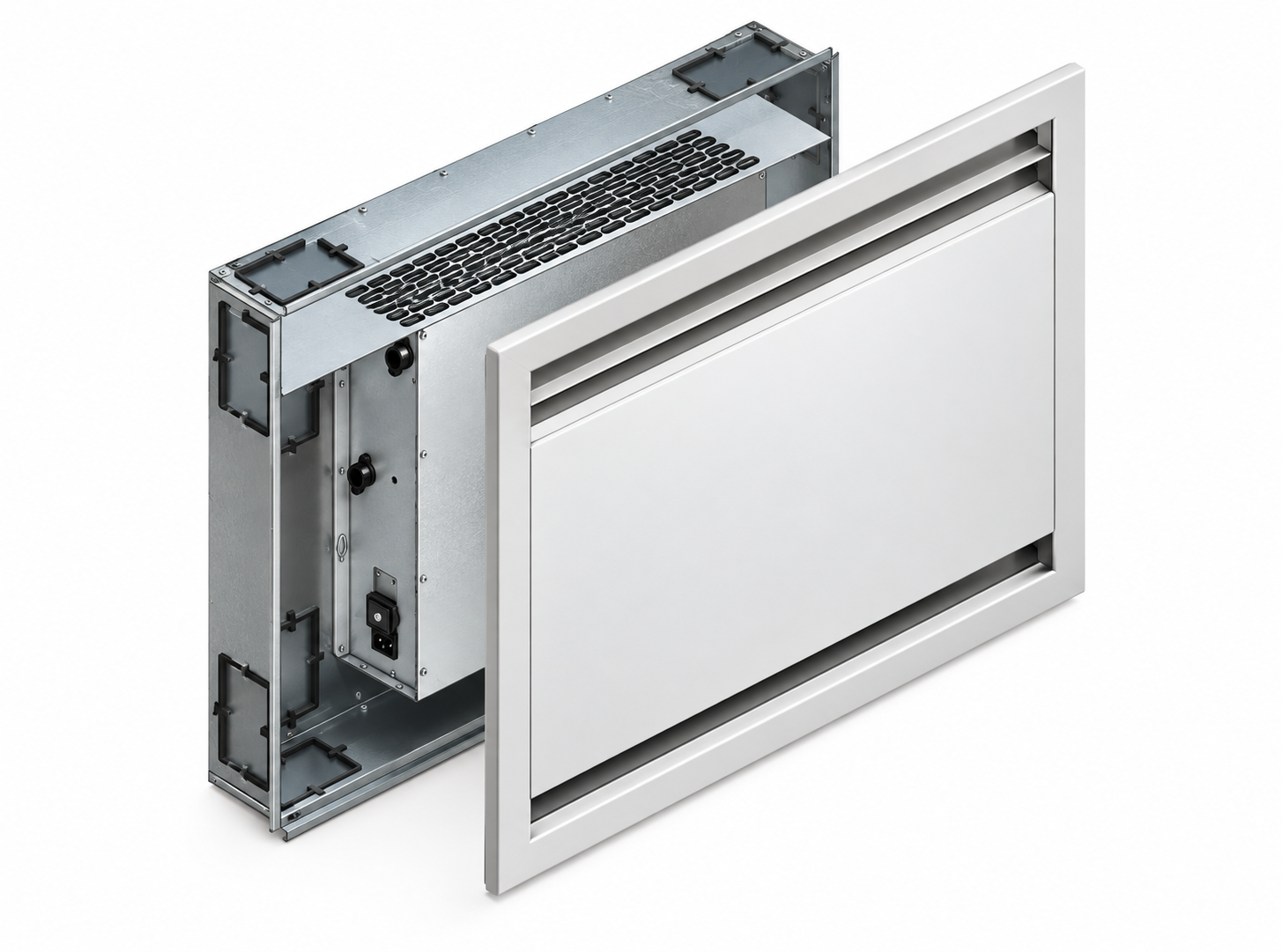

Kompletno rješenje za skrivenu ugradnju: FSE-PW1 nije samo fan-coil uređaj. Komplet se sastoji od četiri ključna elementa:
FSE-CA ventilokonvektor: Osnovu sustava čini FSE-CA vertikalni ugradbeni FSE Slim fan-coil. On je namijenjen skrivenoj ugradnji i predstavlja funkcionalni dio sustava za grijanje i hlađenje.
FTSxPW1 podkonstrukcija: Metalna podkonstrukcija izrađena je od prethodno obojenog čeličnog lima u bijeloj boji približno RAL9003.
Podkonstrukcija olakšava izvođenje zidne niše te sadrži pripremljene i lako uklonjive elemente za provođenje hidrauličkih i električnih priključaka.
MRS1 terminalna ploča: U kompletu se nalazi MRS1 “Mammoth” terminalna ploča, dok daljinski regulator nije uključen u standardni komplet.
PNHS završni panel: Vidljivi dio sustava čini PNHS završni panel izrađen od bijelog prethodno obojenog čeličnog lima približno RAL9003.
Panel ima podesivi deflektor izlaznog zraka, čime se omogućuje usmjeravanje zraka prema prostoru. Također se može jednostavno ukloniti radi servisiranja uređaja.
Minimalistički izgled bez vidljivog fan-coila: Jedna od najvećih prednosti FSE-PW1 sustava je njegov izgled nakon završetka radova.

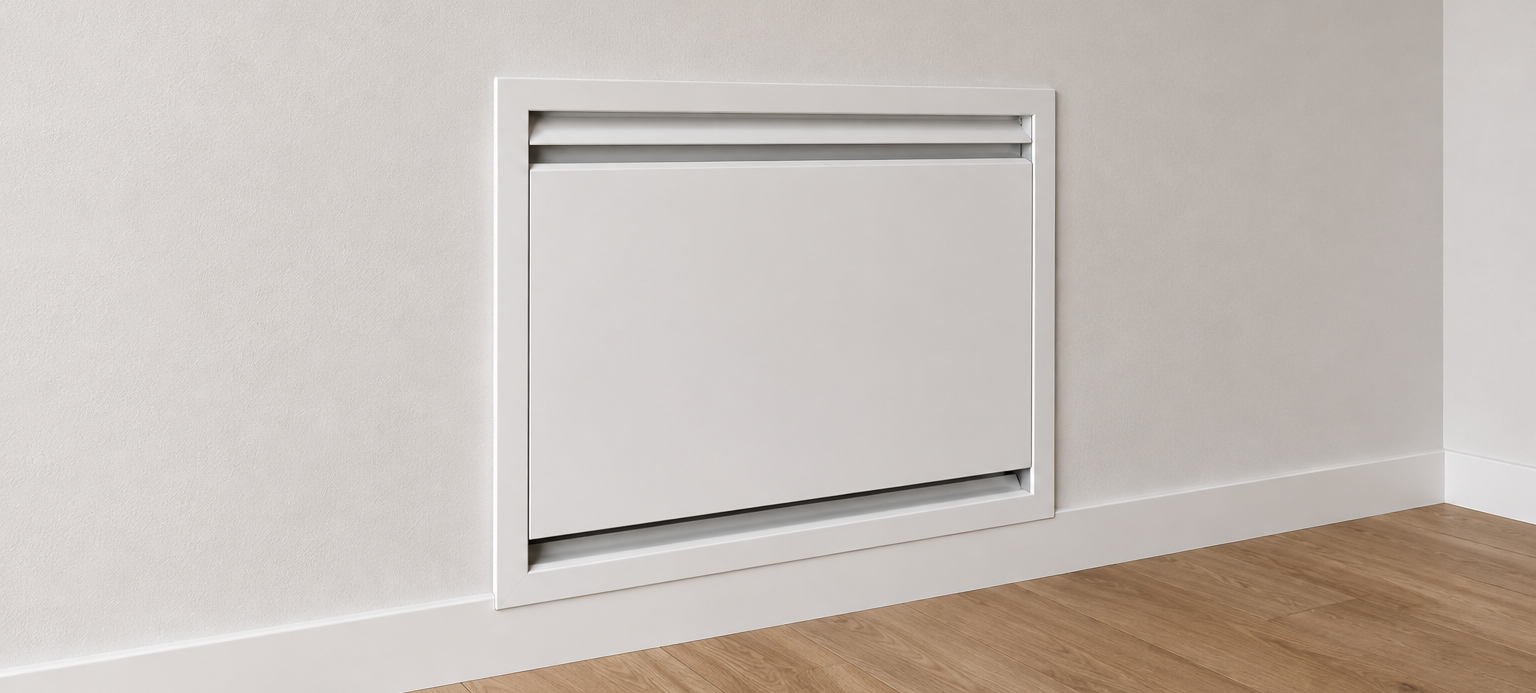

Uređaj je ugrađen unutar zidne niše, dok je vidljiv samo završni PNHS panel. Proizvođač upravo ovu izvedbu opisuje kao rješenje za racionalizaciju prostora, pri kojem nakon završetka radova jedinica ostaje potpuno skrivena od pogleda.
Panel je potpuno bijele izvedbe približno RAL9003, s linearnim i minimalističkim dizajnom koji je predviđen za uklapanje u različite interijere.
Grijanje i hlađenje: FSE-PW1 koristi FSE Slim tehnologiju i namijenjen je za grijanje i hlađenje prostora.
Dostupan je u pet veličina, od FSE 120 do FSE 520. Ukupni rashladni kapacitet kreće se od 0,90 do 3,80 kW, dok ogrjevni kapacitet iznosi od 1,88 do 8,00 kW.
To omogućuje odabir odgovarajuće veličine uređaja prema potrebama konkretnog prostora.
Vrlo tih rad: Skrivena ugradnja pravilno izolirane jedinice dodatno pridonosi smanjenju prijenosa zvuka na prostor. Proizvođač navodi da takvo rješenje omogućuje dobro prigušenje razine buke i posebno tih rad uređaja.
Deklarirane razine zvučnog tlaka za FSE-PW1 kreću se od 13 do 39 dB(A), ovisno o veličini i brzini ventilatora.
Jednostavno održavanje: Iako je uređaj skriven unutar zida, održavanje je predviđeno kao jednostavan dio servisnog postupka.
Otvor za usis zraka omogućuje jednostavno izvlačenje i čišćenje filtera, dok se PNHS završni panel može ukloniti kada je potrebno pristupiti uređaju tijekom održavanja.
Precizna distribucija zraka: Izlaz zraka kod FSE-PW1 projektiran je tako da osigura učinkovitu distribuciju zraka u prostoriji i što ravnomjerniju raspodjelu temperature.
PNHS panel opremljen je podesivim deflektorom izlaznog zraka, što omogućuje dodatnu prilagodbu smjera ispuhivanja.
CR26 I SMART FAN UPRAVLJANJE: FSE-PW1 može se kombinirati s naprednim sustavima upravljanja CR26 i SMART FAN.
Prema tehničkoj dokumentaciji, kod FSE Slim sustava moguće je koristiti terminalnu ploču zajedno s daljinskim upravljačem CR26 ili SMART FAN.
SMART FAN je napredno upravljačko rješenje koje omogućuje funkcije poput:
- Touch Screen upravljanja
- Wi-Fi povezivanja
- Bluetooth povezivanja
- Modbus® komunikacije
- upravljanja putem Android i iOS aplikacije
Važno: CR26 i SMART FAN nisu uključeni u standardni FSE-PW1 komplet, već se odabiru kao dodatna oprema. U kompletu je MRS1 terminalna ploča, dok je daljinski regulator isključen.
Za prostorije s više FSE Slim jedinica moguće je koristiti konfiguraciju s jednim upravljačem i više jedinica povezanih paralelno za istovremeno upravljanje.
Tehnički podaci
| Proizvođač | ActionClima |
| Serija | FSE Slim |
| Izvedba | Vertikalna ugradbena |
| Tip | Fan coil / ventilokonvektor |
| Sustav | 2-cijevni |
| Ugradnja | U zidnu nišu |
| Završni panel | PNHS |
| Podkonstrukcija | FTSxPW1 |
| Terminalna ploča | MRS1 |
| Daljinski upravljač | Nije uključen |
| Boja panela | Bijela, približno RAL9003 |
| Deflektor | Podesivi |
| Broj veličina | 5 |
Dostupni modeli
| Model | Hlađenje | Grijanje | Protok zraka | Buka min.–max. |
|---|---|---|---|---|
| FSE-PW1-120 | 0,90 kW | 1,88 kW | 170 m³/h | 13–36 dB(A) |
| FSE-PW1-220 | 1,85 kW | 3,91 kW | 320 m³/h | 14–36 dB(A) |
| FSE-PW1-320 | 2,80 kW | 5,74 kW | 450 m³/h | 15–37 dB(A) |
| FSE-PW1-420 | 3,30 kW | 7,01 kW | 560 m³/h | 16–38 dB(A) |
| FSE-PW1-520 | 3,80 kW | 8,00 kW | 630 m³/h | 17–39 dB(A) |
Dimenzije
| Model | L × H × S | Ukupni otvor / prostor |
|---|---|---|
| FSE-PW1-120 | 670 × 700 × 120 mm | 740 × 770 mm |
| FSE-PW1-220 | 870 × 700 × 120 mm | 940 × 770 mm |
| FSE-PW1-320 | 1070 × 700 × 120 mm | 1140 × 770 mm |
| FSE-PW1-420 | 1270 × 700 × 120 mm | 1340 × 770 mm |
| FSE-PW1-520 | 1470 × 700 × 120 mm | 1540 × 770 mm |
Podaci su prema FSE Slim cjeniku/tehničkoj dokumentaciji za FSE-PW1.
ŠTO JE UKLJUČENO U FSE-PW1?
FSE-PW1 komplet uključuje:
1. FSE-CA
Vertikalni ugradbeni FSE Slim fan coil
2. FTSxPW1
Metalna podkonstrukcija s pregradom
3. MRS1
Terminalna ploča za električno povezivanje
4. PNHS
Ekskluzivni završni panel s podesivim deflektorom zraka
Ova konfiguracija je navedena kao kompletna FSE-PW1 jedinica u tehničkoj dokumentaciji.
CR26 / SMART FAN: dodatna oprema, nije uključena u osnovni komplet.
ZAŠTO ODABRATI FSE-PW1?
ActionClima FSE-PW1 posebno je zanimljiv kada je prioritet kombinacija učinkovitog grijanja i hlađenja, minimalnog vizualnog utjecaja i kvalitetnog završnog izgleda interijera.
Najvažnije prednosti:
- potpuno skrivena vertikalna ugradnja
- kompletna tvornička konfiguracija
- uključena podkonstrukcija
- uključena završna maska
- podesivi deflektor zraka
- jednostavan pristup filteru
- jednostavno održavanje
- vrlo tih rad
- 5 veličina
- do 3,80 kW hlađenja
- do 8,00 kW grijanja
- kompatibilnost s CR26 i SMART FAN upravljanjem
